長(zhǎng)期以來(lái)，關(guān)于我國(guó)墻體保溫材料體系“有機(jī)好還是無(wú)機(jī)好”的爭(zhēng)辯不斷不曾連續(xù)過(guò)。其實(shí)，有機(jī)保溫材料、無(wú)機(jī)保溫材料各有優(yōu)缺陷，量體裁衣地選擇保溫材料，正確運(yùn)用都能到達(dá)建筑節(jié)能目的。但是，從防火性能方面思索，無(wú)機(jī)材料的優(yōu)勢(shì)很明顯。發(fā)泡水泥保溫板以普通硅酸鹽水泥、粉煤灰、發(fā)泡劑、外加劑等為材料，經(jīng)復(fù)合、攪拌、發(fā)泡、切割等工藝制成的輕質(zhì)氣泡狀絕熱材料，其突出特征是在混凝土內(nèi)部構(gòu)成直徑1～3mm封鎖的泡沫孔，使混凝土輕質(zhì)化和具有保溫隔熱性能。由于復(fù)合發(fā)泡水泥板是具有較高防火等級(jí)和低導(dǎo)熱系數(shù)，是一種新型建筑外保溫材料，其優(yōu)秀的保溫、防火、抗壓性能表現(xiàn)了產(chǎn)品的高性價(jià)比，越來(lái)越多的運(yùn)用在建筑保溫工程上。
1 發(fā)泡水泥板特性
1.1 原材料豐厚。發(fā)泡水泥保溫板以硅酸鹽水泥為主材，原材料非常充足，產(chǎn)能完整能滿足快速開展的建筑業(yè)需求。
1.2 生產(chǎn)工藝易控制。依照發(fā)泡水泥板規(guī)范配方投料，開動(dòng)發(fā)泡機(jī)攪拌澆筑模具硬化后脫模，切割包裝成產(chǎn)品，無(wú)特殊工種請(qǐng)求。
1.3 環(huán)保。產(chǎn)品生產(chǎn)中采用雙氧水發(fā)泡劑在硅酸鹽自身的堿性作用下合成成水和氧氣，氧氣構(gòu)成了氣泡，水和水泥起水化反響，生產(chǎn)工藝過(guò)程中無(wú)廢水和廢氣排放。此外，發(fā)泡水泥板是以水泥和粉煤灰等為主要生產(chǎn)原材料，高溫下不會(huì)熄滅且沒(méi)有有毒有害物質(zhì)釋放，屬于平安性環(huán)保材料，作為利廢產(chǎn)品得到國(guó)度產(chǎn)業(yè)政策的支持。
1.4 生產(chǎn)流程自動(dòng)化。依照配方請(qǐng)求運(yùn)用計(jì)算機(jī)進(jìn)行自動(dòng)計(jì)量系統(tǒng)控制投料、攪拌、發(fā)泡等程序，再經(jīng)過(guò)氣動(dòng)控制、液壓控制、電信號(hào)控制等完成機(jī)械化自動(dòng)脫模，全過(guò)程自動(dòng)化。

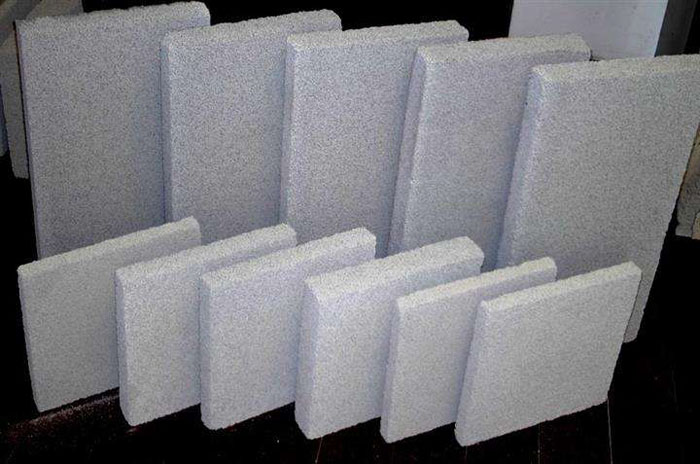

朝欽發(fā)泡水泥板
2 發(fā)泡水泥板性能
2.1 容重輕。每立方米發(fā)泡水泥板重200～300kg，僅是水泥砂漿的六分之一。40mm厚發(fā)泡水泥板每平方米重量8kg，300×300×40mm的保溫板外表面積0.09m2，由于外表有2mm大小的孔，使外表面積放大30%以上，一塊保溫板實(shí)踐面積應(yīng)該為0.117m2。依據(jù)粘結(jié)砂漿粘結(jié)強(qiáng)度大于0.1MPa計(jì)算，即每cm2能夠有1kg粘結(jié)力，而300×300mm的板實(shí)踐粘結(jié)力可達(dá)1170kg。
2.2 導(dǎo)熱系數(shù)低。硅酸鹽水泥發(fā)泡板完成了多孔的閉孔構(gòu)造使導(dǎo)熱系數(shù)比混凝土任何砂漿都要低，經(jīng)實(shí)踐檢測(cè)在0.08～0.066W(m.k)，完整能到達(dá)江蘇65%的節(jié)能指標(biāo)請(qǐng)求。
2.3 力學(xué)性能優(yōu)良?？箟簭?qiáng)度到達(dá)0.4～0.5MPa，發(fā)泡水泥板中運(yùn)用特種纖維，增加了發(fā)泡水泥板的抗壓強(qiáng)度，經(jīng)國(guó)度專業(yè)檢測(cè)機(jī)構(gòu)檢驗(yàn)，抗彎毀壞荷載為可承重自重3倍以上(國(guó)度規(guī)范為1.5倍)，抗壓強(qiáng)度為5/MPa以上(國(guó)度規(guī)范為3.5/MPa)，吊掛力為1500/N以上(國(guó)度規(guī)范為1000/N)。普通的保溫砂漿、有機(jī)發(fā)泡保溫板的抗拉強(qiáng)度約為0.1MPa，發(fā)泡水泥保溫板的抗拉強(qiáng)度能到達(dá)0.13MPa。
2.4 吸水率低。正軌的達(dá)標(biāo)企業(yè)經(jīng)過(guò)水泥添加劑將水泥中90%的粗孔改動(dòng)為細(xì)毛細(xì)孔，由于水分子外表張力作用無(wú)法進(jìn)入該毛細(xì)孔內(nèi)，能完成發(fā)泡水泥保溫板體積吸水率在10%以下，能夠完成更好的保溫效果。
2.5 防火、抗熄滅性能好。由于硅酸鹽水泥自身是無(wú)機(jī)不燃材料，配方中又沒(méi)有任何有機(jī)類纖維和添加劑，所以制成的發(fā)泡板在高溫1000℃都不燃，到達(dá)A1級(jí)防火等級(jí);而有機(jī)保溫材料普通只能做到B1等級(jí)(分開火源自熄滅)。發(fā)泡水泥保溫板抗熄滅性能有兩個(gè)方面性能：⑴避免火焰擴(kuò)散的才能，即能阻撓部分火焰擴(kuò)散而自行熄滅;⑵材料自身的絕熱性能好，即便在材料一側(cè)熄滅，另一側(cè)的溫度不會(huì)升得較高而惹起火災(zāi)擴(kuò)展。與聚苯乙烯泡沫、聚氨酯泡沫相比還有兩個(gè)特性：⑴著火時(shí)無(wú)滴落物現(xiàn)象;⑵在著火時(shí)外表構(gòu)成密實(shí)的碳層，這就阻止了進(jìn)一步熄滅。建筑科學(xué)技術(shù)中心曾對(duì)發(fā)泡水泥板進(jìn)行檢驗(yàn)，證明它抗火焰性好，如從焊槍噴出的高達(dá)3000℃溫度的火焰對(duì)準(zhǔn)泡沫板，2分鐘后板反面還未記載到有明顯的熱感，且無(wú)高溫?zé)岷铣珊桶l(fā)煙。
2.6 施工性能優(yōu)越。由于硅酸鹽發(fā)泡水泥板外表都是2mm左右的小孔，用砂漿粘貼十分便當(dāng)，經(jīng)過(guò)小孔比外表積的增加大大進(jìn)步了板與墻面的結(jié)實(shí)度。
2.7 防水性能良好。發(fā)泡板本身是閉孔構(gòu)造，水分無(wú)法自在流竄，加上施工中抹滿砂漿，一旦墻面部分滲水也不像有機(jī)發(fā)泡板墻面發(fā)作四處活動(dòng)的現(xiàn)象，便于滲水維修。
2.8 化學(xué)穩(wěn)定性強(qiáng)。發(fā)泡水泥保溫板在抗化學(xué)性、溶劑性方面優(yōu)于其他有機(jī)材料，契合《外墻外保溫技術(shù)規(guī)程》JGJ144-2004的規(guī)則。而且在施工中能與任何水溶性膠類、溶劑型膠類并用，應(yīng)用范圍廣。
2.9 耐久性。《外墻外保溫技術(shù)規(guī)程》JGJ144-2004還規(guī)則了外墻外保溫工程各項(xiàng)組成局部應(yīng)具有物理穩(wěn)定性，在可能遭到生物損害(鼠害、蟲害等)時(shí)，外墻保溫工程還應(yīng)具有防生物損害性能;在正確運(yùn)用和正常維護(hù)下，外墻外保溫工程的運(yùn)用年限不少于25年。硅酸鹽水泥發(fā)泡保溫板在一定的溫度范圍內(nèi)具有良好的熱穩(wěn)定性，其在呈現(xiàn)收縮或開裂之前的連續(xù)運(yùn)用溫度范圍為140～175℃，并有禁受不連續(xù)運(yùn)用的輻照溫度高達(dá)180℃的報(bào)道。發(fā)泡水泥板發(fā)泡組分中摻入惰性填料可明顯進(jìn)步熱穩(wěn)定性，如參加10%的玻璃纖維的發(fā)泡水泥泡沫可禁受800℃高溫1小時(shí)不呈現(xiàn)收縮或開裂。發(fā)泡水泥板在低溫下運(yùn)用不受限制。這些性能是其他有機(jī)材料所不能及的(有機(jī)材料老化壽命普通是15～20年)。

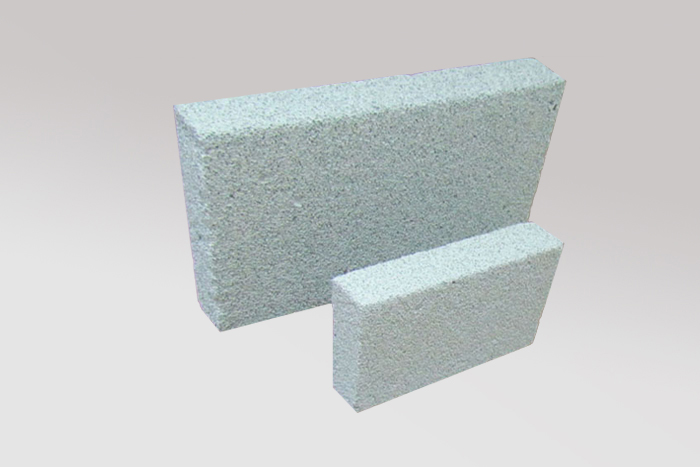

朝欽發(fā)泡水泥板
3 發(fā)泡水泥板施工工藝
3.1 施工機(jī)具。施工包括強(qiáng)迫式砂漿攪拌機(jī)、電動(dòng)攪拌機(jī)、電鉆、靠尺、抹子 等主要施工機(jī)具。
3.2 施工工藝。發(fā)泡水泥板外墻外保溫系統(tǒng)的施工工藝流程如圖2.1所示。
3.3 施工條件。⑴基層墻體應(yīng)契合《混凝土構(gòu)造工程施工質(zhì)量驗(yàn)收標(biāo)準(zhǔn)》GB50204 和《砌體工程施工質(zhì)量驗(yàn)收標(biāo)準(zhǔn)》GB50203的請(qǐng)求，基層粉刷水泥砂漿已找平，且施工質(zhì)量驗(yàn)收合格;⑵保溫工程施工前，外門窗洞口應(yīng)經(jīng)過(guò)驗(yàn)收，洞口尺寸、位置應(yīng)契合設(shè)計(jì)請(qǐng)求并驗(yàn)收合格，門窗框或輔框應(yīng)裝置終了，并需做防水處置。伸出墻面的消防梯、水落管、各種進(jìn)戶管線和空調(diào)器等的預(yù)埋件、銜接件應(yīng)裝置終了，并預(yù)留出外保溫層的厚度;⑶既有建筑改造工程施工時(shí)，基層墻面必需堅(jiān)實(shí)平整，空鼓處應(yīng)根除，如有必要原裝飾面層應(yīng)肅清。并用1：3水泥砂漿補(bǔ)平;⑷施工中環(huán)境溫度不應(yīng)高于35℃，不應(yīng)低于5℃，且24h內(nèi)不應(yīng)低于0℃，風(fēng)力應(yīng)不大于5級(jí)。雨天施工時(shí)應(yīng)有防雨措施，夏季施工時(shí)作業(yè)面應(yīng)防止陽(yáng)光曝曬;⑸進(jìn)場(chǎng)材料應(yīng)儲(chǔ)存在枯燥陰涼的場(chǎng)所。
車間一角
4 存在的問(wèn)題和對(duì)策
4.1 往常我國(guó)的無(wú)機(jī)保溫材料整體技術(shù)生產(chǎn)程度不高，有的小廠產(chǎn)品達(dá)不到國(guó)度有關(guān)質(zhì)量請(qǐng)求，容易呈現(xiàn)零落、收縮、開裂等問(wèn)題。因而，應(yīng)當(dāng)增強(qiáng)對(duì)生產(chǎn)廠的市場(chǎng)準(zhǔn)入控制和產(chǎn)質(zhì)量量的強(qiáng)迫性檢驗(yàn)。
4.2 發(fā)泡水泥板吸水后保溫效果和強(qiáng)度降低。因而，生產(chǎn)環(huán)節(jié)、施工環(huán)節(jié)應(yīng)留意防水。生產(chǎn)環(huán)節(jié)能夠經(jīng)過(guò)添加外加劑處理;施工環(huán)節(jié)能夠經(jīng)過(guò)在板外側(cè)增加維護(hù)層處理。
4.3 發(fā)泡水泥板屬于脆性材料，強(qiáng)度不高，柔韌性差，易碎易損。因而，運(yùn)輸、施工過(guò)程要留意產(chǎn)品維護(hù)。能夠設(shè)計(jì)特地的工夾具，減少產(chǎn)品損耗。
4.4 目前和國(guó)外先進(jìn)國(guó)度相比，我們?cè)跓o(wú)機(jī)保溫材料的生產(chǎn)技術(shù)體系上，特別是在高層建筑上的應(yīng)用方面，還有一定差距。應(yīng)進(jìn)一步加大研發(fā)力度，創(chuàng)新更多無(wú)機(jī)墻體保溫系統(tǒng)。如研發(fā)以發(fā)泡水泥板為主材的復(fù)合型保溫系統(tǒng)，進(jìn)一步進(jìn)步保溫系統(tǒng)的綜合性能。
